Sacoches cavalières et support ?
Est-ce que quelqu'un a déjà monté des cavalières sur sa MT-09 ?
J'ai acheté et reçu aujourd'hui ces sacoches, elles sont vraiment cool :
http://www.motoblouz.com/vente-sacoches-cavalieres-cameron-albury-2063.html
Par contre je ne les ai pas encore montées, je pense que j'aurai besoin d'installer avant un support de ce style pour ne pas qu'elles retombent sur la roue :
http://www.planete-yam.com/produit/support-sacoches-cavalieres/
Par contre 100 balles pour 2 barres en métal ça fait un peu mal
Ca va se finir avec un montage manouche au poste à souder
D'autant que je voulais en profiter pour monter des roulettes de skate sur les cale-pieds arrière pour protéger les platines en cas de chute
J'ai acheté et reçu aujourd'hui ces sacoches, elles sont vraiment cool :
http://www.motoblouz.com/vente-sacoches-cavalieres-cameron-albury-2063.html
Par contre je ne les ai pas encore montées, je pense que j'aurai besoin d'installer avant un support de ce style pour ne pas qu'elles retombent sur la roue :
http://www.planete-yam.com/produit/support-sacoches-cavalieres/
Par contre 100 balles pour 2 barres en métal ça fait un peu mal
Ca va se finir avec un montage manouche au poste à souder
D'autant que je voulais en profiter pour monter des roulettes de skate sur les cale-pieds arrière pour protéger les platines en cas de chute
akua- Membre régulier du forum
- Messages : 119
Date d'inscription : 01/10/2013
Localisation : 91
tuto création d’un écarteur de sacoche cavalière
Salut tout le monde alors je vais vous expliquer comment vous fabriquer un support écarteur pour sacoche cavalière, en effet volant partir en voyage cette été avec ma MT il me fallait se support.
A ma connaissance il en existe deux sur le marchait celui de Yamaha qui n’est utilisable qu’avec les sacoches Yamaha et vendu 99,00€ . Et celui de Givi compatible avec toute les sacoches universel qui est vendu 93.40€ au quel il faut rajouter soit un kit de fixation soit un support de top-case pour pouvoir le monter ce qui augmente la facture .
Bref pour faire des économies j’ai décidé d’en faire un moi-même et voilà comment j’ai procédé :
Alors il vous faut :
-une cornière acier-zingué de 1mètre (2.50€)
-deux boulons M8
-quatre rondelles (1.50€ en prennent un petit sachet qu’on remplir avec plein truc à Leroy merlin)
Pour commencer il faut percer les cache plastique pour accéder au point de fixation présent sur le cadre pour cette étape je vous invite à suivre le tuto sur le montage du porte paquet , pour notre montage on a besoin que des point de fixation les plus à l’arrière de la moto.
Alors une fois les deux trous percés et les cache remonté il faut mesurer la distance entre les deux points de fixation afin de percer la cornière. Cette distance est de 20,7cm donc on prend notre cornière on fait une marque en son centre, on divise notre mesure trouvé précédemment par deux on obtient 10,37cm, on fait donc un marque à cette distance de chaque côté à partir du centre on obtient ça
Ensuit on perce un trou sur chaque marque légèrement plus grand que la vis qu’on va utiliser et on passe un petit coup de lime pour faire propre
On fait un premier montage
Et on mesure l'endroit où on va plier notre support pour sa j’ai pris comme repaire l’endroit le plus large de la selle ce qui donne 8cm depuis le centre des trous qu’on a percé précédemment
Maintenant on va attaquer une partie un peu plus technique le pliage ceux qui sont fâché avec les math vont avoir plus de mal lol
Donc pour pouvoir plier notre cornière qui a un forme en L il va falloir procéder à une découpe sur la partie la large de notre cornière. Pour ce fait preneur votre rapporteur (je l’avais dit que ça devenait technique ) et tracer deux angle de 45° de chaque côté de votre marque à partir du bas . Vous devez obtenir ça
Puits faite de même de l’autre côté et découpé vous de arriver à ça
Avec deux triangles isocèles

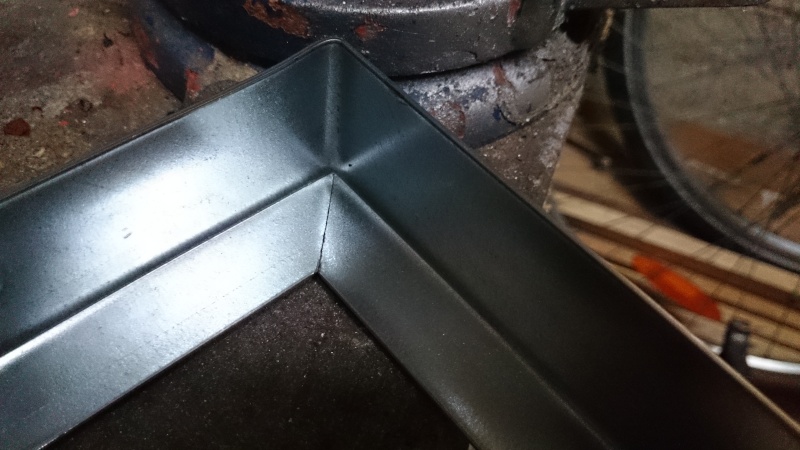

Ensuite plié votre cornière et si vous avez bien fait vos découpe vous devez avoir ça
Puits remontage sur la moto
bon il va falloir raccourcir après mesure 17 cm de moins me parait bien. Donc re-démontage et découpage puits un coup de lime pour ébarbé et on remonte le tout
Et voilà un support pour moins de 5€ il manque un point de soudure au niveau des pliures pour renforcer et sa serra bon.
J’ai pu le testé en dynamique et ça ne bouge pas du tout .
A ma connaissance il en existe deux sur le marchait celui de Yamaha qui n’est utilisable qu’avec les sacoches Yamaha et vendu 99,00€ . Et celui de Givi compatible avec toute les sacoches universel qui est vendu 93.40€ au quel il faut rajouter soit un kit de fixation soit un support de top-case pour pouvoir le monter ce qui augmente la facture .
Bref pour faire des économies j’ai décidé d’en faire un moi-même et voilà comment j’ai procédé :
Alors il vous faut :
-une cornière acier-zingué de 1mètre (2.50€)
-deux boulons M8
-quatre rondelles (1.50€ en prennent un petit sachet qu’on remplir avec plein truc à Leroy merlin)
Pour commencer il faut percer les cache plastique pour accéder au point de fixation présent sur le cadre pour cette étape je vous invite à suivre le tuto sur le montage du porte paquet , pour notre montage on a besoin que des point de fixation les plus à l’arrière de la moto.
Alors une fois les deux trous percés et les cache remonté il faut mesurer la distance entre les deux points de fixation afin de percer la cornière. Cette distance est de 20,7cm donc on prend notre cornière on fait une marque en son centre, on divise notre mesure trouvé précédemment par deux on obtient 10,37cm, on fait donc un marque à cette distance de chaque côté à partir du centre on obtient ça
Ensuit on perce un trou sur chaque marque légèrement plus grand que la vis qu’on va utiliser et on passe un petit coup de lime pour faire propre
On fait un premier montage
Et on mesure l'endroit où on va plier notre support pour sa j’ai pris comme repaire l’endroit le plus large de la selle ce qui donne 8cm depuis le centre des trous qu’on a percé précédemment
Maintenant on va attaquer une partie un peu plus technique le pliage ceux qui sont fâché avec les math vont avoir plus de mal lol
Donc pour pouvoir plier notre cornière qui a un forme en L il va falloir procéder à une découpe sur la partie la large de notre cornière. Pour ce fait preneur votre rapporteur (je l’avais dit que ça devenait technique ) et tracer deux angle de 45° de chaque côté de votre marque à partir du bas . Vous devez obtenir ça
Puits faite de même de l’autre côté et découpé vous de arriver à ça
Avec deux triangles isocèles
Ensuite plié votre cornière et si vous avez bien fait vos découpe vous devez avoir ça
Puits remontage sur la moto
bon il va falloir raccourcir après mesure 17 cm de moins me parait bien. Donc re-démontage et découpage puits un coup de lime pour ébarbé et on remonte le tout
Et voilà un support pour moins de 5€ il manque un point de soudure au niveau des pliures pour renforcer et sa serra bon.
J’ai pu le testé en dynamique et ça ne bouge pas du tout .
trekker90- Trés gros posteur du forum
- Messages : 2048
Date d'inscription : 29/10/2013
Localisation : nord (59)
Re: tuto création d’un écarteur de sacoche cavalière
Plutôt qu'un point de soudure tu peux utiliser une équerre après avoir percé 2 trous pour la fixer.
Comment as tu solidarisées les sacoches avec ce support ?
Je dis ça c'est pour éviter qu'elles penchent dans les virages.
T'as essayé de passer les sangles sous la selle ?
Ça permet de sécuriser la fixation et de garder une place pour le sds.
Comment as tu solidarisées les sacoches avec ce support ?
Je dis ça c'est pour éviter qu'elles penchent dans les virages.
T'as essayé de passer les sangles sous la selle ?
Ça permet de sécuriser la fixation et de garder une place pour le sds.
_________________
Membre N°129
MT09 2013-2017 : 35 000 km
MT09 2017-2019 : 25 000 km
MT10 2019-2024 : 33 000 km
Tracer GT 2024 : 8 000 km
olivierzx- Admin
- Messages : 9345
Date d'inscription : 15/10/2013
Localisation : toulon (83-Var)
Re: tuto création d’un écarteur de sacoche cavalière
pas mal du tout !
où se trouve la zone d'appui des sacoches sur les écarteurs? vers l'arrière, au milieu ou vers l'avant des sacoches?
quelle est l'épaisseur et la section de la cornière?
où se trouve la zone d'appui des sacoches sur les écarteurs? vers l'arrière, au milieu ou vers l'avant des sacoches?
quelle est l'épaisseur et la section de la cornière?
fibonacci- Membre régulier du forum
- Messages : 123
Date d'inscription : 30/10/2013
Localisation : ailleurs
Re: tuto création d’un écarteur de sacoche cavalière
Pour les maintenir dans les virages j'ai mi un morceau de velcro puissant et pour les sangles j'ai bien essayé de les passer sous la selle mais du coup je peu plus fixé la selle. Mais là sa tient bien même à 150 km/h.
Le point d'appui ce situe au milieu des sacoches, pour l'épaisseur je dirais 2mm mais grâce à sa forme en L c'est très solide
Le point d'appui ce situe au milieu des sacoches, pour l'épaisseur je dirais 2mm mais grâce à sa forme en L c'est très solide
trekker90- Trés gros posteur du forum
- Messages : 2048
Date d'inscription : 29/10/2013
Localisation : nord (59)
Re: tuto création d’un écarteur de sacoche cavalière
impec, merci !
fibonacci- Membre régulier du forum
- Messages : 123
Date d'inscription : 30/10/2013
Localisation : ailleurs
Re: tuto création d’un écarteur de sacoche cavalière
Gros boulot, un vrai Mac Gyver
JKAY57- Modérateur
- Messages : 1830
Date d'inscription : 21/10/2013
Localisation : 74
Miura- Le forum est ma maison !
- Messages : 7887
Date d'inscription : 13/10/2013
Localisation : Ardèche
Re: tuto création d’un écarteur de sacoche cavalière
C'est qu'un roadtrip comme il va faire cela se prépare quand même !
JKAY57- Modérateur
- Messages : 1830
Date d'inscription : 21/10/2013
Localisation : 74
Re: tuto création d’un écarteur de sacoche cavalière
belle idée chapeau bas l'artiste
tony41- Bon posteur sur le forum
- Messages : 475
Date d'inscription : 02/11/2013
Localisation : 41110 couffy
trekker90- Trés gros posteur du forum
- Messages : 2048
Date d'inscription : 29/10/2013
Localisation : nord (59)
Re: tuto création d’un écarteur de sacoche cavalière
Bravo pour l idee
Je vais copier mais en simplifiant
ie: un simple fer plat de 5mm d epaisseur arrondi au lieu de l equerre et peint en noir pour le rendre discret
Pour la fixation sacoche coudre une bande de façon que le fer plat puisse glisser a l interieur verticalement c est a dire le meme principe que les sacoches yam (qui elles ont une poche horizontale)
Pour l etancheite rien de mieux que les sacs poubelles a l interieur
Je vais copier mais en simplifiant
ie: un simple fer plat de 5mm d epaisseur arrondi au lieu de l equerre et peint en noir pour le rendre discret
Pour la fixation sacoche coudre une bande de façon que le fer plat puisse glisser a l interieur verticalement c est a dire le meme principe que les sacoches yam (qui elles ont une poche horizontale)
Pour l etancheite rien de mieux que les sacs poubelles a l interieur
benemrod- Débutant du forum
- Messages : 35
Date d'inscription : 30/09/2013
Localisation : vendee
Re: tuto création d’un écarteur de sacoche cavalière
Tu pourras nous faire un tuto ....ca m interresse .
@trekker 90 j ai pas bien compris ou tu avais fixe ta corniere sur la moto sur la photo on ne voit pas bien l endroit ou tu as perce .
Merci pour ta reponse et bravo pour l idee j allais revendre mes saccoches
@trekker 90 j ai pas bien compris ou tu avais fixe ta corniere sur la moto sur la photo on ne voit pas bien l endroit ou tu as perce .
Merci pour ta reponse et bravo pour l idee j allais revendre mes saccoches
favereau- Bon posteur sur le forum
- Messages : 481
Date d'inscription : 08/10/2013
Localisation : noisiel
Re: tuto création d’un écarteur de sacoche cavalière
benemrod a écrit:Bravo pour l idee
Je vais copier mais en simplifiant
ie: un simple fer plat de 5mm d’épaisseur arrondi au lieu de l’équerre et peint en noir pour le rendre discret
Pour la fixation sacoche coudre une bande de façon que le fer plat puisse glisser a l’intérieur verticalement c’est à dire le même principe que les sacoches Yam (qui elles ont une poche horizontale)
Pour l’étanchéité rien de mieux que les sacs poubelles à l’intérieur
Oui j’y avais pensé au fer plat au début mais pour avoir quelque chose de solide il faut un fer assai épais et du coup sa pèse une tonne. Alors que ma cornière doit peser dans les 500g.
Pour l’étanchéité mais sacoche ont une doublure intérieurs en plastique.
favereau a écrit:Tu pourras nous faire un tuto ....ca m’intéresse.
@trekker 90 je n’ai pas bien compris ou tu avais fixe ta cornière sur la moto sur la photo on ne voit pas bien l’endroit où tu as perce.
Merci pour ta réponse et bravo pour l’idée j’allais revendre mes sacoches
En fait je l’ai fixée sur les point de fixation dédier normalement au support de top case qui ne sont pas visible d’origine, pour y accédé il faut démonter et percé les coques arrière comme dans le tuto sur le montage du porte paquet, mais pas besoin de percé les quatre trous juste les deux les plus à l’arrière de la moto suffise.
trekker90- Trés gros posteur du forum
- Messages : 2048
Date d'inscription : 29/10/2013
Localisation : nord (59)
Re: tuto création d’un écarteur de sacoche cavalière
Merci pour cette precision comme je vais monte un support de top case je percerai les 4 trous en meme temps
favereau- Bon posteur sur le forum
- Messages : 481
Date d'inscription : 08/10/2013
Localisation : noisiel
Re: tuto création d’un écarteur de sacoche cavalière
Un fer plat de 70 x2x0.5cm pese 560gr et est largement dimensionnė vu les faibles forces laterales.
Celles ci ne peuvent qu etre inferieures au poids des sacoches.
Et plier meme un plat de 5mm avec un bras de levier de 15cm demande un effort certainement superieur a 5 ou 8 kg qui doit etre le poids max que j utilise par valise.
L idee est surtout de faire une poche cousue sur 3 cotés de façon a faciliter la mise en place et maintien.
A propos les valises yamaha sont celles de sw motech (modele blaze) sur leur site il y a aussi un nouveau porte bagage moins grossier que le yam
Celles ci ne peuvent qu etre inferieures au poids des sacoches.
Et plier meme un plat de 5mm avec un bras de levier de 15cm demande un effort certainement superieur a 5 ou 8 kg qui doit etre le poids max que j utilise par valise.
L idee est surtout de faire une poche cousue sur 3 cotés de façon a faciliter la mise en place et maintien.
A propos les valises yamaha sont celles de sw motech (modele blaze) sur leur site il y a aussi un nouveau porte bagage moins grossier que le yam
benemrod- Débutant du forum
- Messages : 35
Date d'inscription : 30/09/2013
Localisation : vendee
Re: tuto création d’un écarteur de sacoche cavalière
Excellent tuto, merci beaucoup !
J'ai acheté des cavalières Cameron il y a 1 mois, et je voulais justement bricoler des écarteurs pour ne pas avoir à dépenser 100 balles
J'ai acheté des cavalières Cameron il y a 1 mois, et je voulais justement bricoler des écarteurs pour ne pas avoir à dépenser 100 balles
akua- Membre régulier du forum
- Messages : 119
Date d'inscription : 01/10/2013
Localisation : 91
Re: tuto création d’un écarteur de sacoche cavalière
Super je me suis inspire de ton tuto et c est parfait .par contre j ai pris un fer plat que j ai plie , perce, et peint c est super discret quand il y a les valises et ca s enleve en 30 secondes
encore merci pour l idee
encore merci pour l idee
favereau- Bon posteur sur le forum
- Messages : 481
Date d'inscription : 08/10/2013
Localisation : noisiel
Re: tuto création d’un écarteur de sacoche cavalière
Hello !

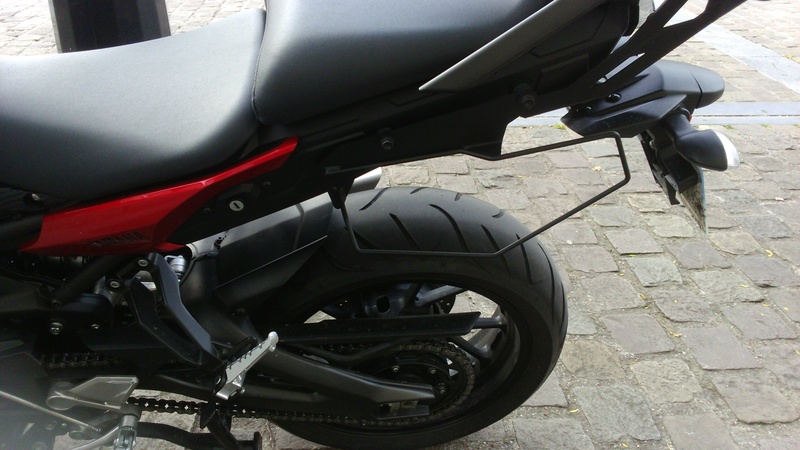

Je me suis inspiré fortement de ton modèle, et j'y ai apporté un petit upgrade pour plus de stabilité, pour mon road trip de 8 jours dans les Pyrénées prévu début juin
J'ai mis des pattes de renfort rivetées au support, et replié les extrémités vers l'arrière pour plus de stabilité (également avec rivets). Enfin, j'attache les cavalières aux cale-pieds arrière avec un collier plastique démontable, comme elles arrivent pile au bon endroit.
Je me suis inspiré fortement de ton modèle, et j'y ai apporté un petit upgrade pour plus de stabilité, pour mon road trip de 8 jours dans les Pyrénées prévu début juin
J'ai mis des pattes de renfort rivetées au support, et replié les extrémités vers l'arrière pour plus de stabilité (également avec rivets). Enfin, j'attache les cavalières aux cale-pieds arrière avec un collier plastique démontable, comme elles arrivent pile au bon endroit.
akua- Membre régulier du forum
- Messages : 119
Date d'inscription : 01/10/2013
Localisation : 91
Re: tuto création d’un écarteur de sacoche cavalière
Super bien ta realisation ....bravo!
favereau- Bon posteur sur le forum
- Messages : 481
Date d'inscription : 08/10/2013
Localisation : noisiel
Re: tuto création d’un écarteur de sacoche cavalière
Contant que mon idée serve c'est coo l, et j'ai fait pareille que toi pour les renforts vu que je n'ai pas de post à souder et que je ne connais personne qui en a un les rivets sa marche très bien.
Pas bête les retours vers l'arrière
Pas bête les retours vers l'arrière
trekker90- Trés gros posteur du forum
- Messages : 2048
Date d'inscription : 29/10/2013
Localisation : nord (59)
Re: tuto création d’un écarteur de sacoche cavalière
Après avoir peint l'écarteur en noir et l'avoir monté sur la moto, j'ai fait un test ce matin en allant au boulot :
Résultat : avec les tendeurs fournis avec les cavalières Cameron attachés aux cale-pieds passager, ça bouge pas d'un poil, et ça résiste à plus de 200 km/h (sur autobahn bien sûr )
Résultat : avec les tendeurs fournis avec les cavalières Cameron attachés aux cale-pieds passager, ça bouge pas d'un poil, et ça résiste à plus de 200 km/h (sur autobahn bien sûr )
akua- Membre régulier du forum
- Messages : 119
Date d'inscription : 01/10/2013
Localisation : 91
Re: tuto création d’un écarteur de sacoche cavalière
bon me reste plus qu'au faire voir cela a un de mes potes et lui faire un super sourire car c vrai plus de 100 euros ça fait mal. merci pour les idées ça m’épate toujours
christ'l- Nouveau membre
- Messages : 17
Date d'inscription : 19/05/2016
Localisation : Grenoble
galtierseven- Débutant du forum
- Messages : 54
Date d'inscription : 13/10/2015
Localisation : metz
Re: tuto création d’un écarteur de sacoche cavalière
Joli boulot ! Je vais me lancer à mon tour. Je vous tiendrai au jus.
Le prof- Gros posteur du forum
- Messages : 1703
Date d'inscription : 14/12/2016
Localisation : Cournonterral
Re: tuto création d’un écarteur de sacoche cavalière
J'ai vu ça sur une Belle Tracer rouge à Valenciennes, qui connait?
valdo- Membre régulier du forum
- Messages : 132
Date d'inscription : 23/09/2016
Localisation : Nord
Re: tuto création d’un écarteur de sacoche cavalière
Ca ressemble à du Shad (site web Shad)
zzorglub- Gros posteur du forum
- Messages : 1364
Date d'inscription : 21/09/2015
Localisation : Waterloo morne plaine Belgique
Re: tuto création d’un écarteur de sacoche cavalière
Merci,
j'en des sacoches qui dorment dans un carton, que je mettais sur mon XTZ 1200, je vais voir si possible de les mettre sur la tracer.
j'en des sacoches qui dorment dans un carton, que je mettais sur mon XTZ 1200, je vais voir si possible de les mettre sur la tracer.
valdo- Membre régulier du forum
- Messages : 132
Date d'inscription : 23/09/2016
Localisation : Nord
Re: tuto création d’un écarteur de sacoche cavalière
Sur vos bons conseils, voila les écarteurs de sacoches souples Bagster que je viens de fabriquer et tester sur 350 km.
Ma Tracer est équipé d'un Top Case, je suis donc parti des fixations du support de Top Case sur lesquelles j'ai fixé de chaque coté un U en aluminium laqué anthracite que j'ai récupéré sur un de mes chantiers.
Et entre les U qui sont mes écarteurs en contact avec les sacoches, j'ai plié un plat de 10 mm qui maintient l'écartement entre les deux U.
Je n'ai pas fixé le plat à la sous face de la selle passager, j'ai simplement sur le plat, un tube alu avec des rivets Pop, posés entre les fixations du support de plaque.
Et pour éviter un contact entre l'alu et la sacoche, j'ai mis une mousse calorifuge pour les canalisations de climatisation.
Et voila le travail.
Ma Tracer est équipé d'un Top Case, je suis donc parti des fixations du support de Top Case sur lesquelles j'ai fixé de chaque coté un U en aluminium laqué anthracite que j'ai récupéré sur un de mes chantiers.
Et entre les U qui sont mes écarteurs en contact avec les sacoches, j'ai plié un plat de 10 mm qui maintient l'écartement entre les deux U.
Je n'ai pas fixé le plat à la sous face de la selle passager, j'ai simplement sur le plat, un tube alu avec des rivets Pop, posés entre les fixations du support de plaque.
Et pour éviter un contact entre l'alu et la sacoche, j'ai mis une mousse calorifuge pour les canalisations de climatisation.
Et voila le travail.
Mistral83- Membre régulier du forum
- Messages : 269
Date d'inscription : 08/12/2015
Localisation : Var
Re: tuto création d’un écarteur de sacoche cavalière
J'ai a disposition, 2 U pour que tu puisses faire un écarteur.
Tu m'envoies un MP pour venir les retirer dans le Var
Tu m'envoies un MP pour venir les retirer dans le Var
Mistral83- Membre régulier du forum
- Messages : 269
Date d'inscription : 08/12/2015
Localisation : Var
Page 1 sur 2 • 1, 2
Sujets similaires
» Sacoche cavalière BAGSTER SPRINT
» ecarteur sacoche maison
» [Tuto] Creation support valise monokey pour MT09
» Transformer une sacoche de réservoir en sacoche de selle
» ecarteur de rétro chinois
» ecarteur sacoche maison
» [Tuto] Creation support valise monokey pour MT09
» Transformer une sacoche de réservoir en sacoche de selle
» ecarteur de rétro chinois
Forum sur le CP3 de Yamaha : MT-09 - Tracer 900 - XSR 900 - Niken :: Les motos à base de CP3 :: MT-09 Roadster :: Tutoriels
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
