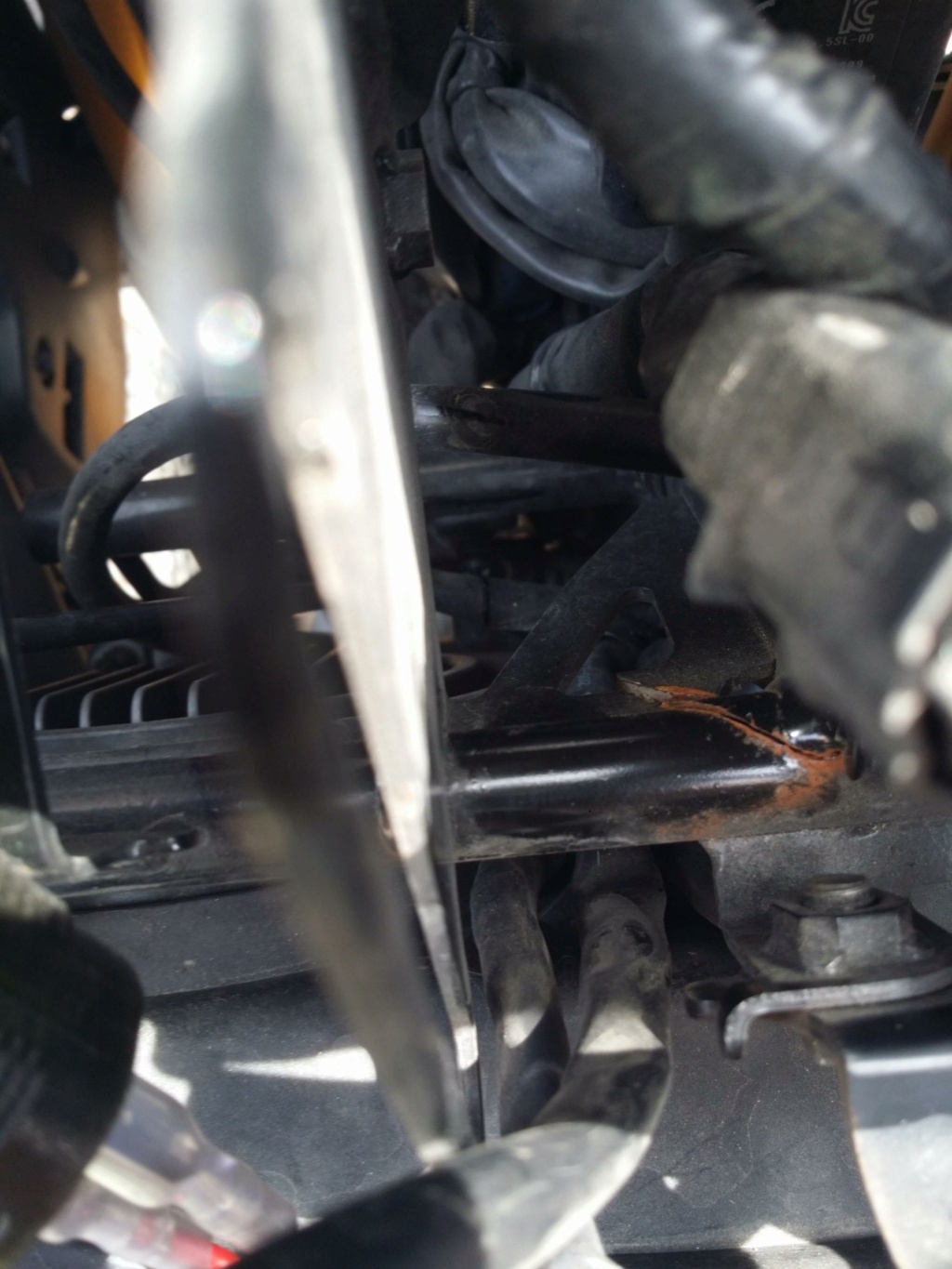

Soudure qui a lâché partie supérieure de l'araignée

Salut à tous,

    Cette semaine, un couinement est apparu, semblant provenir de la zone derrière le compteur. A chaque déplacement de la moto, la moindre vibration provoquait ce couinement. Très agaçant.
    Ayant procédé au montage d'une prise USB à droite il y a quelques mois, j'ai d'abord suspecté un mauvais resserrage d'une des nombreuses vis tenant soit le compteur, soit la bulle.
    Bref, place au démontage. Une fois la bulle enlevée, son suppport, le compteur, ne reste que le haut de l'araignée. Ca couine toujours. Je farfouille un peu derrière les câbles et voici ce que je trouve :




Il y a comme une soudure qui a lâché. En observant d'un peu plus près j'ai l'impression que la barre de section carrée qui monte serre de support à tout ce qui est feux de route et après s'être coudée vient se visser sur la partie avant du cadre.
En bref il faut démonter toute la partie avant pour sortir cette pièce  qui me semble être l'araignée.
Aussi plusieurs questions :
Est-ce que cette mésaventure est déjà arrivée à certains d'entre vous? (ma Tracer a 80000 kms et 6 ans, ce n'est pas canonique non plus)
Est-ce que mon diagnostic est bon? (démonter toute la partie avant et trouver quelqu'un capable de resouder cela)
Ca ne ressemble pas vraiment à une pièce d'usure,j'y verrais bien un vice de fabrication mais j'ai dans l'idée que Yamaha ne verra pas ça du même oeil. Quelqu'un aurait-il des retours d'expérience sur ce genre de démarche?

D'avance merci!
PJer.

Je ne vois pas très bien où se trouve cet assemblage, mais ce n'est pas le soudure mais le métal du tube qui a lâché.
C'est probablement dû à une contrainte et des vibrations à l'extrémité du profil en U sur la dernière photo ! ?

Salut. Tôn diag semble bon. Quant a savoir si f'est le metal ou la soudure qui a pete.....sur mon modele 2021 j'ai reaalise un support ee longue porte. Effectivement l'araignee est difficle a atteindre. Je pense que tu vas y passer un peu de temps. En fait ils on fait des pieces qui supportent des pates qui tiennent des barres sur lesquelles sont visés des embases......
Sur ma machine il a fallut changer le support des phares apres une chute a l'arret (parce que le support de phare est aussi celui sur lequel se fixe les cligno). En concession il faut 2h00 ou 2h30 je sais plus mais c'est delirant....
Le genre de desordre  que tu as survient d'habitude suite a une contrainte anormale. Un support qui vient forcer sur l'araigne ou un truc sur lequel il faut un peu '' appuyer '' pour entrrer la vis....et avec le temps et un peu de rouille (visible sur tes photo).....et ben ca pete

Merci pour vos retours. La photo est prise de dessus depuis l'endroit où se trouve la bulle on va dire. Comme tu dis Marcus, je ne sais pas encore si c'est une soudure. Je pense que oui car c'est la jonction entre un tube horizontal rond et et le tube principal de section carrée. J'ai supposé qu'ils étaient soudés. Comme c'est sur ce tube que sont vissés les supports hauts des phares, le compteur et le mécanisme de la bulle, ça fait pas mal de monde. Vu que j'ai une bulle haute depuis le début pas impossible que ça ait fatigué le support à la longue.

J'ai donc commencé à démonter, pas mal de vis mais pour le moment ça va. En revanche je bute sur des satanées attaches-câbles, pris soit dans des carters en plastique soit dans des parties métalliques et je me demande si on peut les démonter sans les abîmer (ce qui m'arrangerait vu que je n'en ai pas de secours).

Voici les photos des bidules en question, ils tiennent tous les câbles qui partent du poste de conduite et retourne vers le haut moteur :

C'est le métal du tube qui casse à coté de la soudure ... Normal si l'on à rajouter quelques équipements sur la fixation . Camera ; support gps ; et autres qui finissent pas généré des vibrations du au surpoids . Çà fait quelques temps que c'est cassé car l'on voit des traces de rouille . Démontage et soudure avec la pose d'un petit renfort s'impose ...

Bonjour, essaye avec une soudure a froid. en vente dans tous les magasins de bricolage

pas le choix, coupes les colliers puis remplace les:

https://www.mecatechnic.com/fr-FR/collier-de-serrage-plastique-pour-cablage-electrique_TB00047.htm

avec délai plus long et réutilisables (réouverture possible):


https://fr.aliexpress.com/item/32915412779.html

bien sur choisis les en fonction du diametre des trous pour le clips

@dd2rc38520: à y regarder de plus près je pense que tu as raison. Ca me semble incroyable que le métal lui-même est lâché et pourtant! Je vais voir pour essayer de renforcer ça.
@titi57: merci, je ne connaissais pas la soudure à froid. Mais du peu que je viens de lire j'ai l'impression que c'est déconseillé pour des montages en contraintes. Du coup, surtout si je renforce, je pense souder à chaud. Cela dit la soudure à froid me sera utile pour d'autres bricoles.
@ZEBRAZOMA: arggh! c'est ce que je craignais un système façon Rilsan, à usage unique. Mer ci pour ta réponse en tous cas.

Suite du démontage et des découvertes demain.

regardes plus haut je t'ai rajouté un modèle de colliers réutilisables (réouverture possible)


bien sur ne pas couper le bout qui dépasse pour réutilisation.


mon conseil, pas de soudure a froid vu la galère et le démontage remontage  donc comme


dd2rc38520, Démontage et soudure avec la pose d'un petit renfort  ou ré achat de la pièce.....

la "soudure à froid" est en fait un collage à l'epoxy ... pas une soudure en somme !

c'est bon pour réparer un carter par exemple où il n'a pas de contrainte mécanique.

Dans ton cas il y 3 mn pour déballer le poste à souder, 1 mn pour souder, 2x20 s pour  appliquer de la peinture noire ... et 3 heures pour le démontage - remontage !

Pour les collier, ils ne zont pas demontable. Ca existe avec un petit onglet au niveau du passage mais ds ce cas non. C'est l'embase que tu peux demonter. Mais vu le bordel et la facilité de remplacement la pince coupante est la solution. Apres une fois demonte, comme dit gericoptere, autant souder, il y a des contraintes la, c'est mieux. Il faudra surtout eliminer les CAUSES , c'est a dire les efforts inadapte ou les masses non suspendues

Mon fils a eu le même problème avec sa Tracer de l'époque. Le concessionnaire a mis ça sur le compte de roues arrière intempestives avec réception trop lourde sur l'avant. Mon fils reconnait avoir eu parfois cette pratique mais pas d'abus quand même !
Au final, il lui a repris la moto avec une décote pour achat d'un nouveau modèle.

C'est vrai que si tu connais quelqu'un qui peu te le ressouder ca te coutera beaucoup moins chère que du neuf.
Le " support " (pièce 17) c'est comme ca que ca s'appel coute pour un tracer 2017 ==>209€

https://www.pieces-yam.com/yamaha-moto/900-MOTO/2017/TRACER/MT09TRA/PARE-BRISE/2016_71409-71409/37/0/70616

Par contre c'est pas spécialement compliqué a faire mais c'est un vrai bazar a démonter et remonter mini 3h comme indiqué par gericoptere, faut le faire tranquil.
Par contre qu'il y est des contrainte ok mais a faire casser ?? ta pas eu de choc ou même fait tomber a l'arrêt ??

Dans ce genre de colliers on peut récupérer la base après coupage , il suffit de repasser un rilsan dans le rectangle et ça redevient fonctionnel .

Finalement des colliers y en a une bonne dizaine, tous du même type heureusement. Je vais recommander les modèles simples je pense.
En effet pour le démontage c'est trois bonnes heures effectives plus la bataille avec quelques prises, les accès compliqués à deux trois boulons.
Pour ce qui est des causes, non pas de roue arrière chez moi, j'ai une conduite globalement tranquille et toujours sur deux roues. Ce que je vois "en plus" comme effort à supporter, c'est la bulle haute et un support de téléphone qui a une plaque métallique comme base qui est relativement lourde.

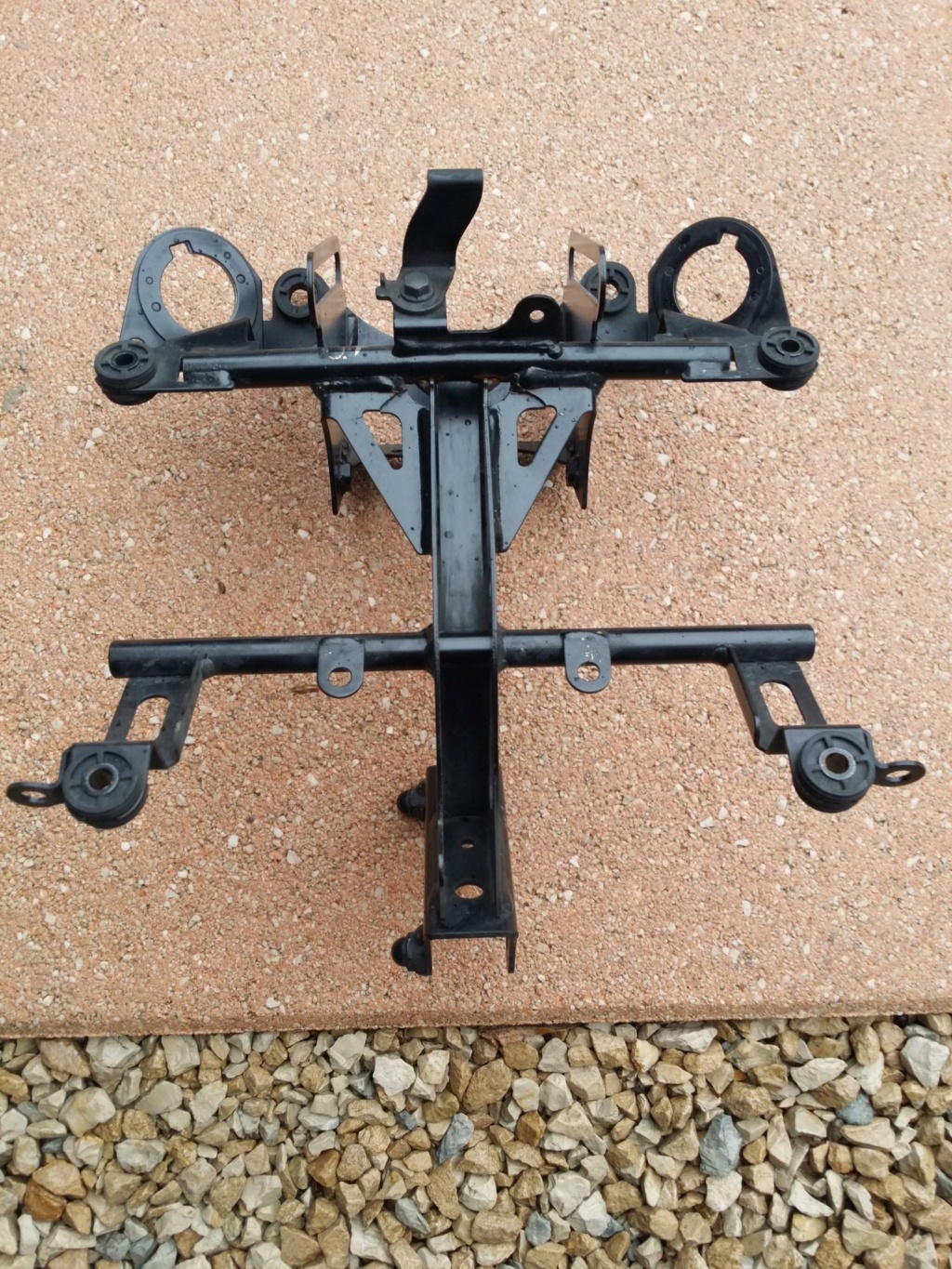

Cela étant dit quand on voit comme le métal s'est littéralement fendu, j'ai un doute sur la qualité intrinsèque du matériau. Voir photos ci-dessous.
La cassure étant multiple je vais voir ce que me propose un soudeur pro. C'est clair que la pièce neuve est hors de prix et internet ne regorge pas de pièce d'occasion. Qui de toutes façons finirait par subir le même sort à plus ou moins longue échéance.

Enlève tous les caoutchoucs restant .

putain, ca pète de partout

fous des renforts et pattes renforts en doublage d'épaisseur partout ou c'est possible

c'est mon super humble avis

ZEBRAZOMA a écrit:putain, ca pète de partout

fous des renforts et pattes renforts en doublage d'épaisseur partout ou c'est possible

c'est mon super humble avis

et lorsque l'on parle soudure....je préférerais que l'on dise brasure !

ZEBRAZOMA a écrit:putain, ca pète de partout

fous des renforts et pattes renforts en doublage d'épaisseur partout ou c'est possible

c'est mon super humble avis

Si je peux me permettre, c'est la chose A NE PAS FAIRE. Plus tu met de gousset et autres renfort, plus ta piece est rigide et moins elle encaisse les choc et autres vibrations. Il faut juste souder et bien faire attention en remontant que tout se mette en place SANS LE MOINDRE EFFORT ni pousser ni tirer pour faire correspondre les trous. Et le cas echeant mettre un petit coup de lime dans un trou pour lui permettre de recevoir sa vis plus facilement.
Il ne faut pas trop durcir sinon les vibrations ne s'evacuent pas et ça repete.
La, pour le coup, c'est plus qu'un avis, c'est un retour d'experience avec explication du pourquoi du comment donne par un copain ingénieur en aéronautique

pareil pas de soudure baguette métal ou à l'arc....mais une brasure qui est plus souple en acceptant les contraintes !

Ta moto n'a jamais eu de choc avant car on dirais que le tube supérieur est plié ?

Merci Pégase pour la précision technique, c'est vrai que la brasure est sensée être moins rigide que la soudure.
Pour le tube je pense que c'est la photo, le tube est droit mais s'est déplacé vu que le support "en Y" en-dessous c'est fendu. En tous cas aucun choc à déplorer, étant le seul propriétaire j'ai l'historique complet .
Depuis la photo j'ai effectivement ôté les tampons caoutchouc restant.

marcus06 a écrit:

ZEBRAZOMA a écrit:putain, ca pète de partout

fous des renforts et pattes renforts en doublage d'épaisseur partout ou c'est possible

c'est mon super humble avis

Si je peux me permettre, c'est la chose A NE PAS FAIRE. Plus tu met de gousset et autres renfort, plus ta piece est rigide et moins elle encaisse les choc et autres vibrations. Il faut juste souder et bien faire attention en remontant que tout se mette en place SANS LE MOINDRE EFFORT ni pousser ni tirer pour faire correspondre les trous. Et le cas echeant mettre un petit coup de lime dans un trou pour lui permettre de recevoir sa vis plus facilement.
Il ne faut pas trop durcir sinon les vibrations ne s'evacuent pas et ça repete.
La, pour le coup, c'est plus qu'un avis, c'est un retour d'experience avec explication du pourquoi du comment donne par un copain ingénieur en aéronautique

On peut aussi chauffer au rouge une partie de la pièce montée en place .
Cela enlève les contraintes , la pièce prend la forme pile poil du support , plus de contraintes c'est bien moins de risques de casse plus tard ., déjà fait avec succès sur des collecteurs 4/1 , des supports de gyro qui cassaient souvent ..Idem pour les carénages , si ça force = fissures a venir , c'est bien pour ça que redresser une araignée est tjrs risqué .
Redresser , pas fendue .

Vu que c'est le métal du tube mais aussi des goussets qui a cassé, je pencherais plus vers des vibrations !
La bulle haute n'y est peut être pas étrangère ?

Pour la brasure tout dépend du métal d'apport utilisé et de la section de la brasure.

Je soudrai au TIG ou au MIG

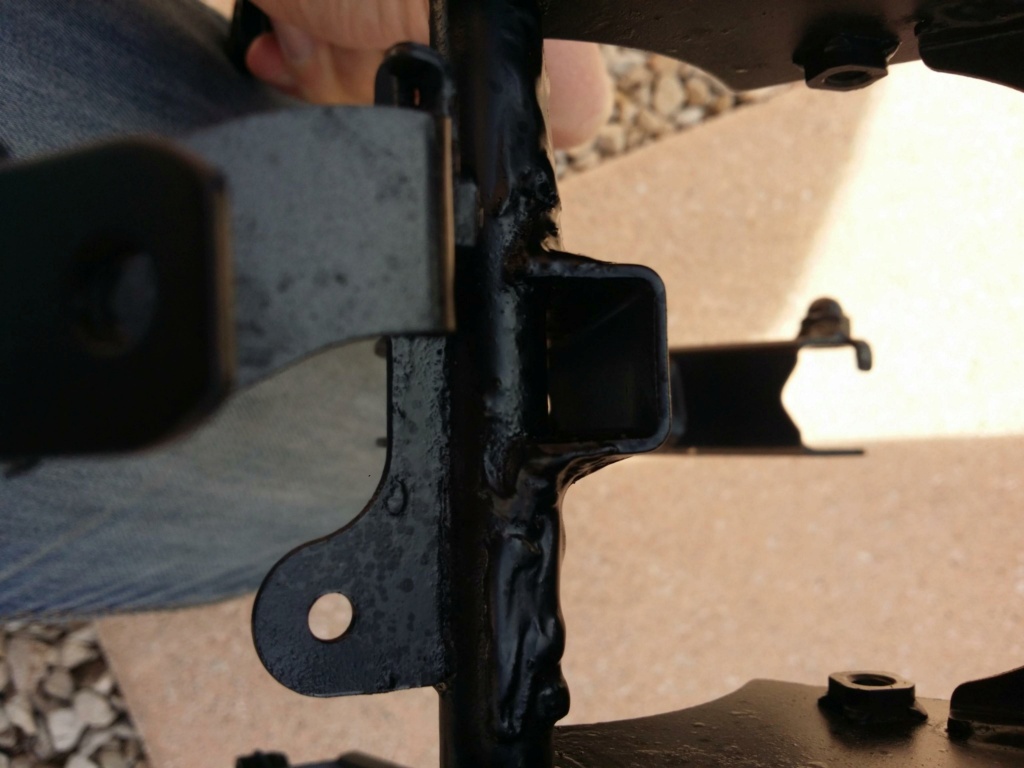

Voici les nouvelles : je suis passé par un collègue qui fait de la restauration moto. Il a fait une brasure sur les tubes fendus et soudé par point une plaque de renfort. Le métal étant relativement fin et chauffant vite donc tendant à se déformer il n'a pas pu faire de cordon.
Ca m'a l'air plus solide qu'a l'origne. Voici les photos, c'est difficile de voir sous la peinture mais ça donne une idée.



Pour le remontage, j'ai utilisé les Rilsan commandés chez Mecatechnic en suivant le conseil de Zebrazoma. 10 colliers plus expédition, 10 euros, ça pique mais ils sont rapides et sympas. Chez Ali il fallait attendre fin avril.
Il faut bien passer les câbles par leur chemin final, vérifier que le guidon va bien en butée de chaque côté avant de serrer les colliers.
L'idéal étant de présenter aussi le bloc optique pour être sûr que rien ne coince. Surtout si vous avez des câbles additionnels pour des longue-portée par exemple.
Bref,  je pense que tout a trouvé sa place et que rien ne force. Une quinzaine de kilomètres parcourus n'ont rien révélé d'anormal.
Encore merci pour vos conseils.

Merci pour ton retour

Eh oui ça m est arrivé la rouille a bouffé la soudure très light a cet endroit
Il a fallu tout démonté sur la partie avant et resdoudé. J en ai profité pour enlever la rouille de l autre côté et renforcer la soudure
Et après il a fallu tout remettre en place : un peu long mais en y allant tranquille ça se fait sans soucis

Faiblesse des soudures !!!

YAMAHAFOREVER a écrit:
Faiblesse des soudures !!!

ah, bé non, la soudure elle se dessoude si le soudeur est un manche, elle casse jamais

c'est le métal autour qui casse... donc même si on ressoude, le métal peut casser un peu + loin ...

et yamaha y dit quoi? tu as fait une demande de prise en charge?

pour les rilsan, perso je fait un montage aero, ca reste souple, ca evite les vibrations qui finissent par couper les fils des faisceaux
